IC料盤技術方案

發布者:萬志智能     時間:2019-03-22



IC料盤技術方案

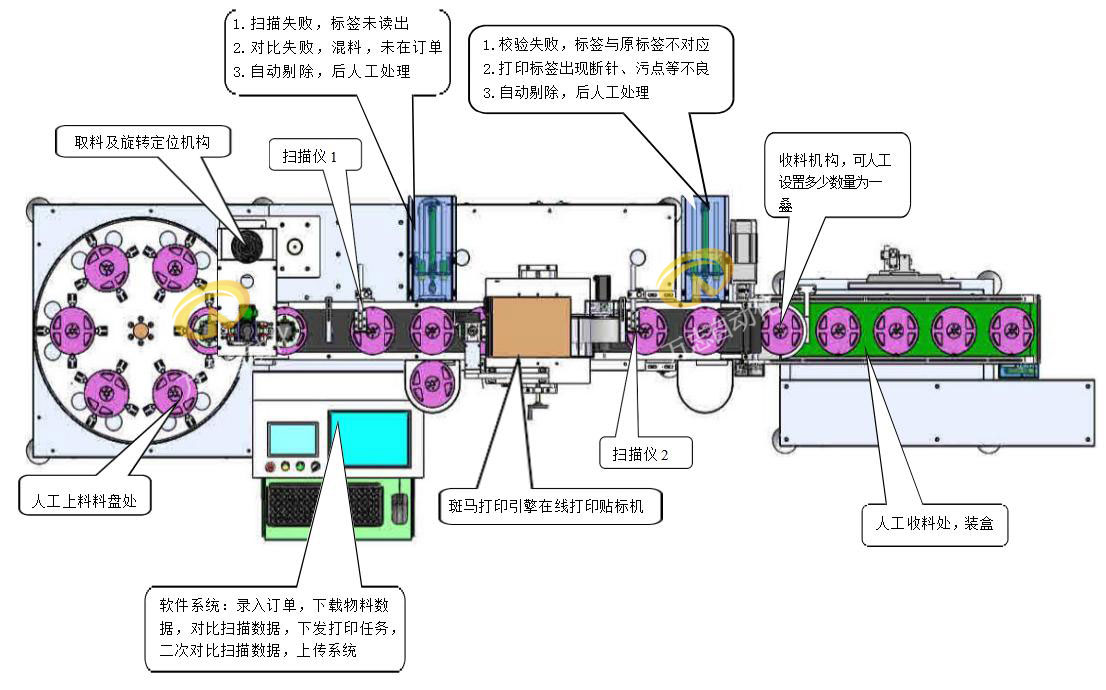

一、IC料盤自動上料貼標機工作原理如下:

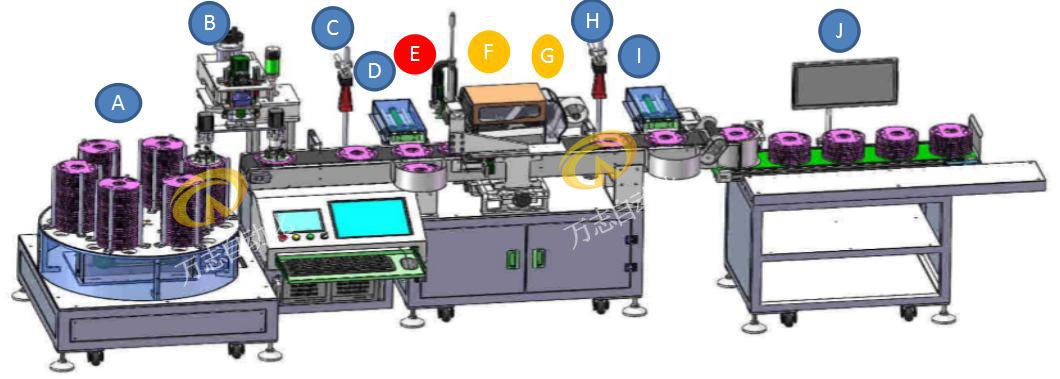

二、IC料盤分站式結構說明及配置

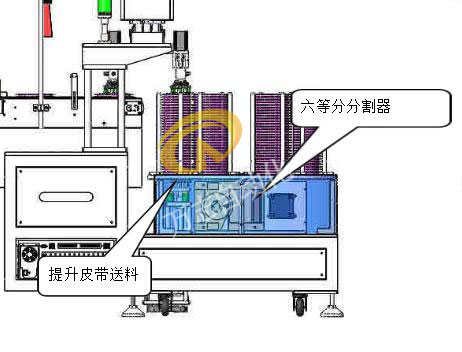

A料盤上料送料工位:


工位說明:1.采用分割器送料的形式,送料速度及位置更精準

2. 使用步進電機上電眼感應的方式,對料倉進行自動送料

3. 使用搖輪子方式,兼容可滿足7/13/15英寸Reel

4. 自動切換料盤倉,當前一工位倉送料完畢,自動切換到下一料倉進行送料,切換時間短,在正常上料工作的同時,對缺料的物倉進行缺料呼叫

工位配置:

電氣配置

數量

品牌

分割器

1

尚仁

限位電眼

按需

歐姆龍

三色燈

1

米思米

步進電機

1

雷賽

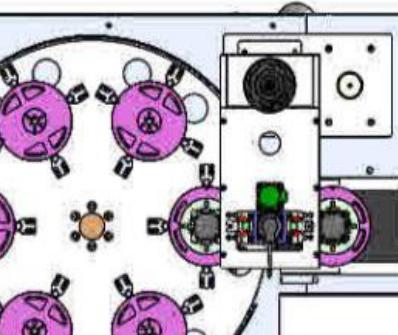

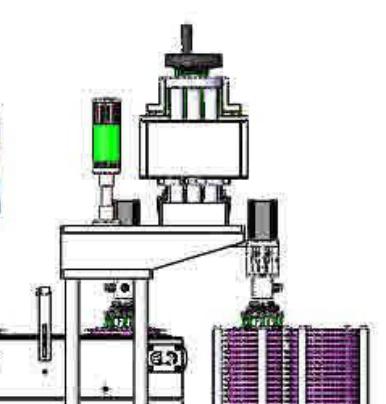

B取料定位工位:




工位說明:1.采用雙工位吸盤抓取料的形式,吸盤工位有旋轉電機,

2.使用步進電機上電眼感應IC料盤定位孔的方式,在吸起來的料盤進行轉動定位,節省動作時間

3.吸盤兼容可滿足7/13/15英寸Reel

4.主軸有旋轉電機,上下氣缸,滿足取料和放料高速動作需求

工位配置:

電氣配置

數量

品牌

旋轉定位步進電機

2

雷賽

限位電眼

按需

歐姆龍

提升氣缸

1

亞德客

中軸旋轉步進電機

1

雷賽


C掃描讀取料盤信息工位:

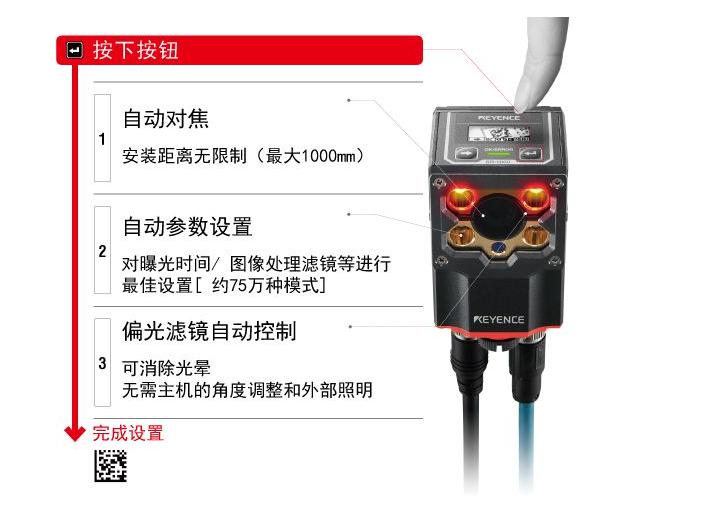

工位說明:1.采用基恩士掃描儀,自動對焦,自動設定讀取條碼順序,輸出分隔符等

2.抓取對的標簽信息,無?華料號,與PLM確認(軟件完成)

3.自動切換掃描模板,掃描兼容可滿足7/13/15英寸Reel,以及高度在35-120mm高度的IC料盤,Tray裝(高度 100mm)可以兼容

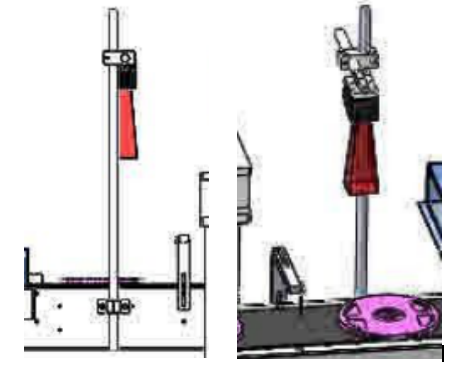

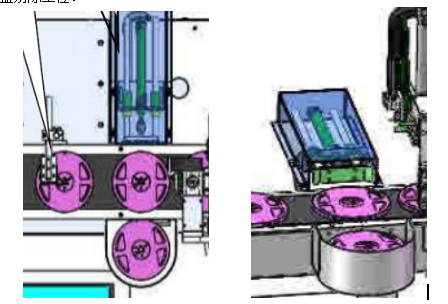

D料盤剔除工位:




工位說明:1.判斷條件,讀取條碼不成功,物料混料,料盤不在當前設備的訂單中等

2.剔除料倉能存儲幾個產品,需人工復核再整理

3.剔除兼容可滿足7/13/15英寸Reel,Tray裝料盤

工位配置:

電氣配置

數量

品牌

氣缸

1

亞德客


E預留工位說明

工位預留,可拓展分類剔除或其他

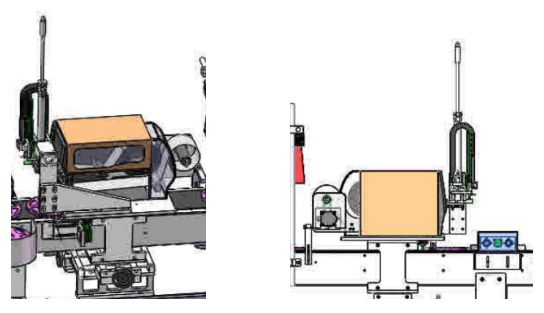

F G打印貼標工位:




工位說明:1.接收上位軟件下發的打印任務,(可列隊),打印標簽真空吸住,等待料盤過來(一般掃描工位到貼標工位,會預留兩個產品,所以打印貼標機自動列隊)

2.輸送帶上加裝攔停定位機構,因B工位已經定位,且貼標機,也調好了左右移動的位置,所以該工位只是往下壓,即可貼標在指定位置,

3.貼標機構的吸標部分,是裝有海綿的材料,且裝有壓力傳感器,貼標兼容可滿足7/13/15英寸Reel,Tray裝料盤,接觸到且有一定的反饋力度,即自動完成貼標動作復位

工位配置:

電氣配置

數量

品牌

打印機

1

斑馬打印引擎

攔停氣缸

1

亞德客

貼標氣缸

1

亞德客

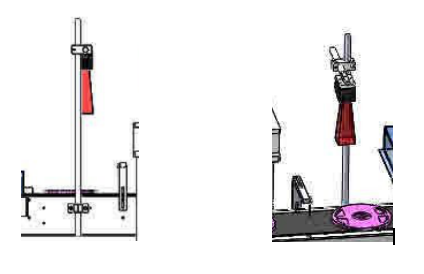

H掃描讀取料盤信息工位:



工位說明:1.采用基恩士掃描儀,自動對焦,自動設定讀取條碼順序,輸出分隔符等

2.確認標簽內容可讀性驗證,Reel ID與原始標簽信息一致性

3.自動切換掃描模板,掃描兼容可滿足7/13/15英寸Reel,以及高度在35-120mm高度的IC料盤,Tray裝(高度 100mm)可以兼容;



對于萬志自動化貼標機廠家來說,想要獲得更大的發展,就是持續不斷的開拓技術同時保證質量的穩定性,以獲得廣大客戶的認可。想要了解我司更多定制款的貼標機,歡迎來電咨詢400-8860822。
