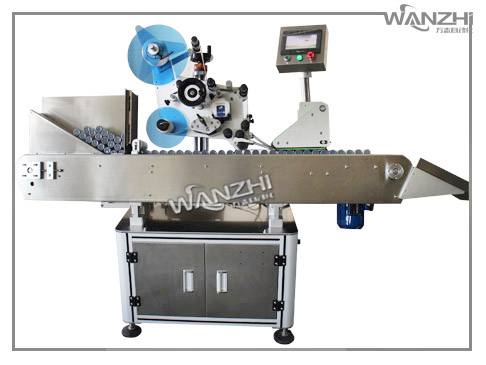

WZ-212全自動臥式圓瓶貼標機

一、基本用途

適用于站立不穩的圓柱形物體圓周、半圓周的貼標，采用臥式傳送、臥式貼標的方式，增加穩定性，提高貼標效率，配自動分瓶機構可節省更多人工、增加貼標效率。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

可選配噴碼機到輸送帶，可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。

二、適用范圍

◆  適用產品：要求圓周面或小圓錐面上貼附標簽或膜的小產品。

◆  適用標簽：不干膠標簽、不干膠膜、電子監管碼，條形碼等。

◆  應用行業：廣泛應用于醫藥、化妝品、電子、五金、塑膠等行業。

◆  應用實例：固體膠瓶貼標、口服液瓶貼標、筆桿貼標、唇膏貼標口香糖，艾條，香腸等。

三、工作過程

◆  核心工作原理：分瓶輪將產品分開，放到輸送帶上，傳感器檢測到產品經過，傳回信號到貼標控制系統，在適當位置控制系統控制相應電機送出標簽并貼附在產品待貼標位置上，產品流經覆標裝置，覆標帶帶動產品轉動，標簽被滾覆，一張標簽的貼附動作完成。
◆ 操作過程：放產品（放于落料箱內）—>分開產品并攤開到輸送鏈滾筒中間—>產品輸送—>產品檢測—>貼標—>覆標—>收集已貼標產品。

四、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）

◆  適用標簽長度：20mm～100mm

◆  適用標簽寬度（底紙寬度/mm）：20mm～130mm

◆  適用產品直徑（針對圓瓶）：外徑φ10mm～30mm； 外徑φ18mm～21mm(備注：標準配置可兼容)）可量身定制其他規格瓶子

◆  適用標卷外徑：φ280mm

◆  適用標卷內徑：φ76mm

◆  貼標精度：±0.5mm（不計包裝和標簽誤差）

◆  出標速度（m/min）：步進：5～19m/min伺服：5～25m/min

◆  貼標速度（pcs/min) ：步進：100～250pcs/min伺服：150～400pcs/min

◆  功率（W）：1020W（牽引步進）1470W（牽引伺服）

◆  頻率（HZ）：50HZ

◆  電壓（V）：220V

◆  重量：約200kg

◆  設備外形尺寸（長×寬×高）：2050mm×650mm×1450mm

五、功能特點

◆  高速，采用側臥式滾筒輸送機構，輸送鏈傾斜，瓶子自動導正，輸送貼標穩定。貼標速度高達400瓶/分鐘，節省大量人力物力；

◆  破瓶率低，應用柔性分瓶技術和柔性覆標技術，分瓶貼標順暢，破瓶率低于十萬分之一；

◆  貼標質量優，采用標帶繞行糾偏技術，標簽頭尾對貼重合度高；搓滾式覆標，貼標平整、無皺褶、無氣泡，提升包裝質量；

◆  穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

◆  智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

◆  堅固衛生，主要采用不銹鋼和高級鋁合金制造，符合GMP生產規范，結構牢固，美觀大方；

◆  具有故障報警功能，生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

◆  可選配功能：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上料功能（按客戶要求訂做）。
